1500轉高速攪拌機和高速分散機運轉穩定性案例分析
 |
【案例名稱】1500轉高速攪拌機和高速分散機運轉穩定性案例分析 【應用產品】高速攪拌機/高速分散機
|
【案例說明】
攪拌機或攪拌分散機在高轉速狀態下經常產生抖動或顫動問題讓很多客戶困擾，希望下面的案例也許能為大家找到解決方案。
【項目介紹】鹽城建湖客戶向我們訂制了2臺高速攪拌機設備，一臺是高速攪拌機和一臺高速分散機，安裝程序出廠前我們將這2臺設備放在機臺上空轉1500轉/分鐘，運轉良好，機器沒有發生高速運轉中的抖動現象。可是，奇怪的是高速攪拌機和高速分散機交給客戶裝在客戶的反應釜上面，開機試車到800轉/分鐘，高速攪拌機和分散機就出現抖動。

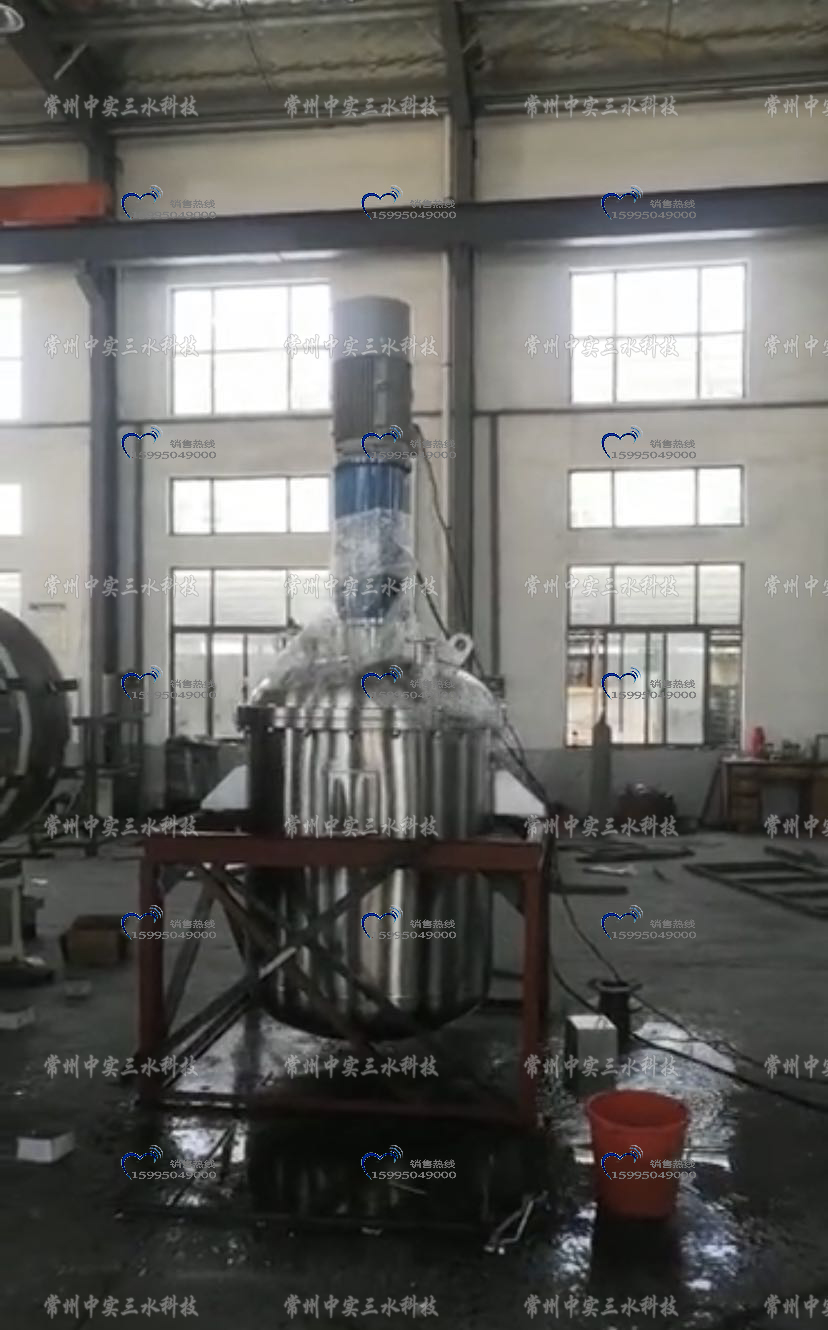

【解決方案】 我們派相關技術人員去了客戶現場，發現產生高速運轉抖動的原因是客戶的反應釜機架剛性很差，根據我們的建議客戶做了相應整改，在反應釜機架上加設斜拉筋以增強剛性，（如下圖機架所示），機器開到50HZ的頻率達到1500轉/分鐘，運轉很平穩，不抖動不顫動。
【案例總結】以上所述的這個問題僅僅是客戶試車條件不夠出現的問題，這只是高速攪拌機運轉產生抖動的小問題。
相關問題延伸：高速攪拌和高速分散要做好，不出現抖動顫動的問題，其必要條件比較多，攪拌機機架和傳動系統要合理，而最重要的是以下2點:
1、軸、槳、分散盤、聯軸器都是轉動零件，同心度和動平衡精度指標都要制造到位；
2、軸的剛性必須保證，同時還必須考慮和避免軸出現應力變形彎曲的問題。
